女人下边被舔全过视频的网址,嫩bbb搡bbb搡bbb四川,免费人成视频在在线观看,精品综合久久久久久888,免费看片

一、為什么壽命預(yù)估像開盲盒？

        大家有沒有發(fā)現(xiàn)，客戶最常問的問題就是："這鍍鋅件能用多久？" 但翻遍國內(nèi)外鍍鋅標準（比如 GB/T 13912、ISO 1461 這些），都找不到直接答案。為啥呢？因為腐蝕這事兒太 "善變" 了 ——

        環(huán)境像調(diào)色盤：鹽霧濃度、濕度、溫度、工業(yè)污染（比如 SO?）隨便一個變量變了，腐蝕速率就跟著變。舉個例子，同樣是沿海，南方多雨地區(qū)和北方干旱鹽堿區(qū)的腐蝕速度能差好幾倍！

        鍍層 "成長史" 復(fù)雜：剛鍍完的鋅層像 "新生嬰兒"，表面沒保護膜，腐蝕速度快；隨著時間推移，鈍化膜慢慢形成，腐蝕速率會逐漸變慢（就像人長大抵抗力增強）。這就導(dǎo)致第一年和第 10 年的腐蝕速度完全不一樣，不能用簡單的 "除法" 算壽命。

關(guān)鍵難點：腐蝕速率不是恒定值，而是隨時間 "先快后慢" 變化的，加上環(huán)境變量多，想精準預(yù)估壽命，必須請出專業(yè)模型和標準來幫忙。

二、腐蝕速率的 "變與不變"：為什么第一年和長期差異這么大？

先科普個小知識：鋅層腐蝕分兩個階段 ——

第一年："野蠻生長期" 鋅層表面沒形成穩(wěn)定的腐蝕產(chǎn)物層（比如氧化鋅膜），腐蝕速率直接被環(huán)境 "拿捏"，鹽霧濃一點、濕度高一點，速率蹭蹭往上漲。這時候的數(shù)據(jù)最能反映環(huán)境的 "攻擊性"，所以 GB/T 19292 系列把第一年腐蝕速率作為腐蝕性分類的核心指標（比如 C4 等級對應(yīng)鋅年腐蝕速率 2.1-4.2 μm/a）。

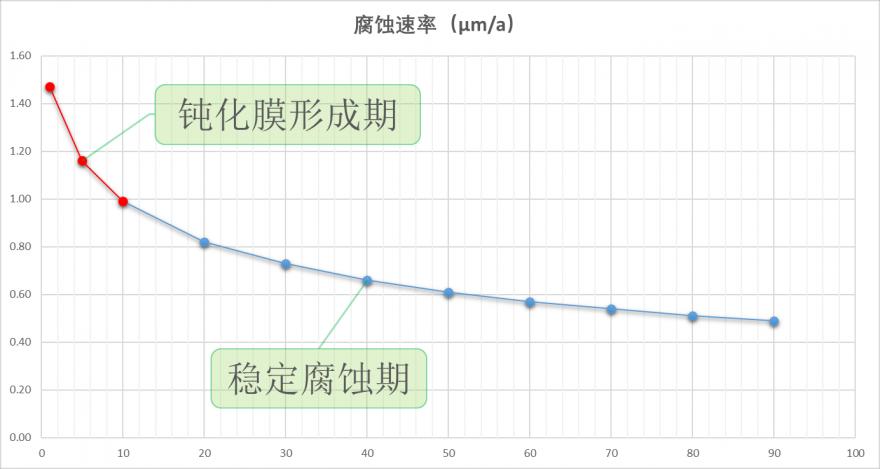

長期："減速生長期" 隨著時間推移，鈍化膜慢慢形成，它像一層 "盔甲" 擋住腐蝕介質(zhì)，速率會逐漸降低。這時候就得用 "時間指數(shù)" 模型來修正，比如鋅的腐蝕速度公式是D = rcorr · tb（b=0.813，GB/T 19292.2），反映腐蝕速率隨時間遞減的規(guī)律。

舉個栗子：假設(shè)第一年腐蝕速率是 2.1 μm/a，按恒定速率算，85μm 鋅層壽命是 40.5 年；但考慮速率遞減（b=0.813），實際壽命能延長到 94.7 年！這就是分階段計算的重要性。

表2 不同腐蝕性等級標準金屬暴曬一年的腐蝕速率 rcorr

腐蝕性類別	單位	鋅
C?	g/(m2×a)	≤0.7
	μm/a	≤0.1
C?	g/(m2×a)	0.7 < rcorr ≤5
	μm/a	0.1 < rcorr ≤0.7
C?	g/(m2×a)	5 < rcorr ≤15
	μm/a	0.7 < rcorr ≤2.1
C?	g/(m2×a)	15 < rcorr ≤30
	μm/a	2.1 < rcorr ≤4.2
C?	g/(m2×a)	30 < rcorr ≤60
	μm/a	4.2 < rcorr ≤8.4
CX	g/(m2×a)	60 < rcorr ≤180
	μm/a	8.4 < rcorr ≤25

三、解題工具登場：AGA 和 ISO/GB 模型怎么選？

        目前有一些較為常用的方案，其中AGA 的 "快捷計算器" 和ISO/GB 的 "精準方程式" 比較有代表性，且各有優(yōu)缺點，咱們拆開看看 ——

1. AGA 模型：簡單直接，但有點 "水土不服"

優(yōu)勢：美國鍍鋅協(xié)會開發(fā)的在線工具（ZCLP），輸入?yún)?shù)（年降雨量、SO?、鹽度等）直接出結(jié)果，適合快速估算。比如輸入?yún)?shù)（鹽度 20 mg/m2?day、濕度 80%……），直接算出腐蝕速率1.7 μm/y，維護時間49.9 年，很適合項目初期快速給客戶 "打樣"。

缺點：

• 地域性強：底層數(shù)據(jù)主要來自北美環(huán)境，在亞洲、歐洲等地區(qū)可能 "水土不服"。
• 誤差范圍大：維護時間按照恒定腐蝕速率計算（沒有考慮鈍化層的影響），適合粗略評估，不能用于高精度設(shè)計。

2. ISO/GB 模型：步驟復(fù)雜，但 "國際通用"

優(yōu)勢：GB/T 19292.1-2018 （等同 ISO 9223）建立了多變量公式，把 SO?、Cl?、濕度、溫度全算進去，還能分階段算長期壽命：

2.1 鋅的第一年腐蝕速率公式（GB/T 19292.1-2018）：

核心參數(shù)解析：

參數(shù)	符號	單位	物理意義及影響規(guī)律
含硫污染物沉積速率	Pd	mg/m2·d	反映工業(yè)污染強度，數(shù)值越高腐蝕速率越快（如燃煤區(qū)可達 4-200 mg/m2?d）
氯化物沉積速率	Sd	mg/m2·d	鹽霧腐蝕核心變量，沿海地區(qū)可達 3-60 mg/m2?d（ISO 9223 C4 等級）
相對濕度	RH	%	每升高 10%，腐蝕速率約增加 8.3%（高濕度加速液膜形成）
溫度	T	℃	每升高 10℃，腐蝕速率約增加 9.4%（高溫加速化學(xué)反應(yīng)）
溫度修正項	fZn	—	T ≤ 10℃ 時，fZn = 0.038(T-10)；T > 10℃ 時，fZn = -0.071(T-10)

模型科學(xué)性驗證：

• 數(shù)據(jù)基礎(chǔ)：基于全球 114 個暴露試驗點數(shù)據(jù)構(gòu)建，覆蓋溫帶、熱帶、工業(yè) / 海洋等多類型環(huán)境。
• 擬合效果：決定系數(shù)R2 = 0.78，表明模型可解釋78% 的腐蝕速率變化，剩余 22% 差異來自局部微環(huán)境（如縫隙腐蝕、偶然污染事件）。
• 環(huán)境適配：通過溫度修正項區(qū)分寒帶與溫帶效應(yīng)，例如：

當(dāng)T = 5℃（低溫場景），fZn = 0.038 × (5-10) = -0.19，降低腐蝕速率；

當(dāng)T = 25℃（高溫場景），fZn = -0.071 × (25-10) = -1.065，進一步抑制高溫下的腐蝕加速效應(yīng)。

工程價值： 該模型通過量化多變量協(xié)同作用，解決了單一參數(shù)無法準確評估復(fù)雜環(huán)境腐蝕的難題，尤其適用于工業(yè) - 海洋混合污染區(qū)（如沿?；S）的精準預(yù)測。

2.2 鋅在長期暴曬后的腐蝕損失公式：（GB/T 19292.2 - 2018）

一般模型：D = rcorr·tb（b = 0.813，鋅，見表1）

超 20 年：D = rcorr[20b + b·20b - 1(t - 20)]（D: 腐蝕深度，t: 時間，反映鈍化膜形成后的速率衰減）。

GB/T 19292.2 - 2018 表 1 - 用于預(yù)測和估算腐蝕損失的時間指數(shù)

金屬	B1（平均）	B2（保守）
碳鋼	0.523	0.575
鋅	0.813	0.873
銅	0.667	0.726
鋁	0.728	0.807

2.3 缺點：

• 計算麻煩：得先測 Cl?沉積速率、SO?濃度（用 GB/T 19292.3-2018 的濕燭法、干片法），再代入公式，適合有實測數(shù)據(jù)的長期項目。
• 參數(shù)要求高：比如 Cl?沉積速率得用 "濕燭法" 測一年，才能保證數(shù)據(jù)準確，小項目可能耗不起這個成本。

四、實操對比：相同環(huán)境下兩種方法的計算方式

統(tǒng)一場景：國內(nèi)某沿海工業(yè)城市（中度鹽霧，輕工業(yè)區(qū)）

環(huán)境參數(shù)	符號 / 單位	數(shù)值 / 說明
Cl?沉積速率	Sd	20 mg/m2?day 中度鹽霧環(huán)境，沿海工業(yè)城市典型值
相對濕度	RH	80% 高濕度加速腐蝕液膜形成
溫度	T	20℃ 溫帶氣候，腐蝕反應(yīng)活躍區(qū)間
二氧化硫	SO?	50 μg/m3 按 GB/T 19292.3-2018 換算為≈4 mg/m2?day
鍍層厚度	D	85μm 熱浸鍍鋅層常見厚度，壽命評估基準值

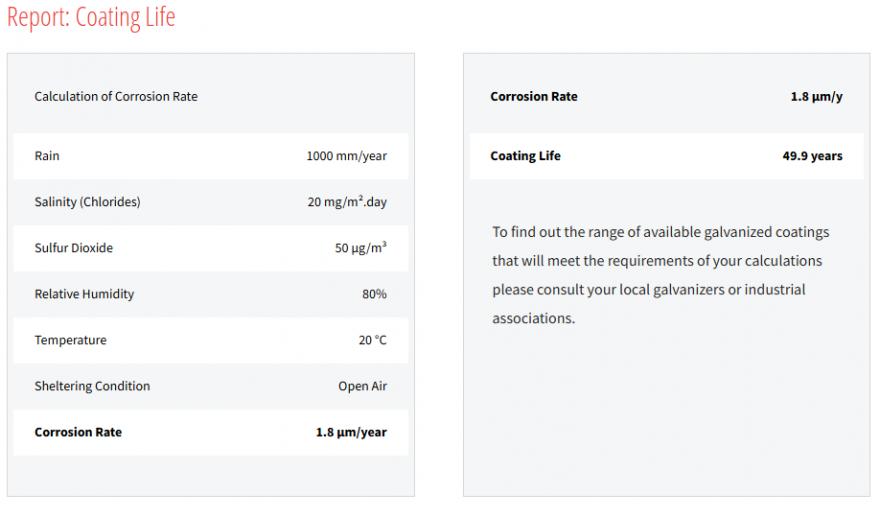

1. AGA 模型計算（點此跳轉(zhuǎn)）

核心邏輯：直接調(diào)用在線工具，輸入?yún)?shù)后自動計算（工具內(nèi)置公式，隱含速率恒定假設(shè)）。

輸出結(jié)果：

腐蝕速率：1.8 μm/y

首次維護時間（鋅層表面5%腐蝕時間）：49.9 年

2. ISO/GB 模型計算（分階段精確版）（點此自動計算）

2.1.1 第一年腐蝕速率（ISO 9223 公式2）

rcorr = 0.0129·Pd0.44·exp(0.046·RH + fZn) + 0.0175·Sd0.57·exp(0.008·RH + 0.085·T)

其中，因T > 10℃，fZn = -0.071·(T - 10) = -0.71。

2.1.2 長期腐蝕速率（ISO 9224 公式1與公式3）

? ≤20年：D = rcorr·tb（b = 0.813，ISO 9224表2鋅的B1值）

? >20年：D = rcorr[20b + b·20b-1·(t - 20)]（ISO 9224第7章公式3）

2.2 ISO/GB 模型分階段計算

2.2.1 第一年腐蝕速率計算（ISO 9223）

2.2.2 長期壽命計算（分≤20年和>20年）

（1）≤20年：使用冪函數(shù)模型

D = rcorr·tb = 1.46 · t0.813.

當(dāng) t = 20年，累計腐蝕深度：

D20 = 1.46 × 200.813 ≈ 1.47 × 11.422 ≈ 16.68 μm ＜ 85 μm（鍍層厚度）.

（2）>20年：使用分段線性模型

D = rcorr[20b + b·20b-1·(t - 20)].

根據(jù) ISO 9224 表4，鋅的20b = 11.422，b·20b-1 = 0.464，代入得：

85 = 1.46[11.422 + 0.464·(t - 20)].

解方程：

3. 結(jié)論

? 第一年腐蝕速率：1.46 μm/a（符合ISO 9223）。

? 85μm鋅層壽命：分階段計算后約為120年（>20年按ISO 9224分段模型，使用B1值）。

4. 結(jié)果對比表

模型	核心假設(shè)	第一年速率	鋅層壽命（85μm 鋅層）	差異原因
AGA	腐蝕速率恒定	1.8 μm/y	49.9 年（首次維護時間）	鋅層表面腐蝕5%的時間
ISO/GB	分階段計算，考慮多變量協(xié)同與速率衰減	1.46 μm/a	120 年	鋅層完全腐蝕時間

五、結(jié)論與實用建議

1. 模型選擇原則

項目類型	選 AGA 模型	選 ISO/GB 模型
北美項目 / 快速估算	?? 10 分鐘出結(jié)果，適合 "給客戶看初步方案"	? 復(fù)雜環(huán)境水土不服，結(jié)果不一定準確
國際投標 / 高精度工程	? 數(shù)據(jù)太粗糙，會被質(zhì)疑 "不專業(yè)"	?? 分階段計算，精準到 "鈍化膜每一年的防御"
內(nèi)部粗略估算	?? 簡單填參數(shù)，省時間	? 沒必要搞這么復(fù)雜

注意： AGA 的 "49.9 年" 是鍍層表面5%腐蝕的時間，ISO/GB 的 "120 年" 是均勻腐蝕極限壽命，兩者因腐蝕機制假設(shè)不同不可直接比較。

2. 關(guān)鍵注意事項

• 鋅合金差異：工業(yè)純鋅以外的合金需調(diào)整參數(shù)，避免直接套用 B1 值。
• 鍍鋅工藝影響：電鍍鋅、機械鍍鋅層需采用專用評估方法。
• 高 SO?環(huán)境：當(dāng) SO?達到 P3 級時，建議采用線性模型（b = 1）計算。

3. 執(zhí)行口訣

問診環(huán)境→選對模型→定期監(jiān)測→動態(tài)校準

（對應(yīng)：參數(shù)采集→公式選擇→厚度檢測→結(jié)果修正）

六、互動測試

廣東茂名博賀灣沿海工業(yè)區(qū)某橋梁 環(huán)境參數(shù)如下：

• 年降雨量：800 mm/年
• SO?濃度：40 μg/m3
• Pd (SO?沉積速率)：3.5 mg/m2·day
• 鹽度/ Sd(Cl-沉積速率)：25 mg/m2·day
• 相對濕度 RH：80%
• 溫度：23°C（區(qū)域年均值）
• 暴露條件：Open Air（橋梁露天環(huán)境）

若該橋梁鋼構(gòu)件鋅層厚度為 85 μm，則：

1. 利用 AGA 模型 計算該橋梁的鋅層首次維護壽命為（ ）

A. 53.9 年　　B. 35.6 年　　C. 75.2 年

2. 利用 ISO/GB 模型 計算該橋梁的鋅層首年腐蝕速率為（ ）

A. 1.75 μm/y　　B. 2.19 μm/y　　C. 1.82 μm/y

3. 利用 ISO/GB 模型 計算該橋梁的鋅層抗腐蝕壽命為（ ）

A. 150.4 年　　B. 95.99 年　　C. 71.2 年

提示：AGA 算維護時間，ISO/GB 算全腐蝕壽命，看看差異有多大！

七、數(shù)據(jù)溯源

本文計算依據(jù) ISO 9223-2012 [GB/T 19292.1-2018]（腐蝕性分類）、ISO 9224 - 2012 [GB/T 19292.2-2018]（壽命預(yù)測）及 AGA 官方工具參數(shù)。
